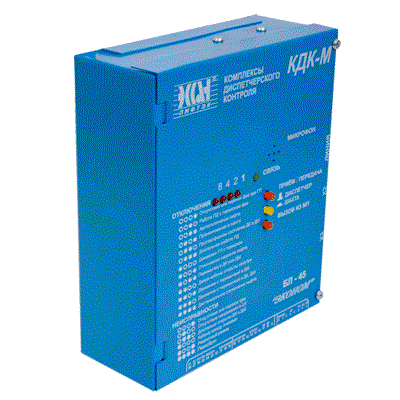

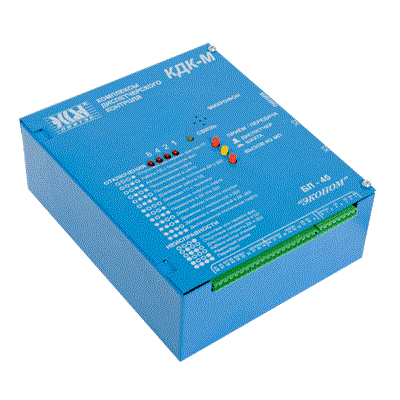

Блок Лифтовой БЛ 45 «Эконом» С ДОП. ОБОРУДОВАНИЕМ

КРАТКОЕ ОПИСАНИЕ

«Блок лифтовой 45» подключается к релейным и электронным станциям управления лифтом. Также может подключаться к микропроцессорным СУЛ.

ОБЩЕЕ ОПИСАНИЕ

Блок лифтовой (БЛ) предназначен для работы в составе автоматизированной системы управления и диспетчеризации КДК-М. Опрашивает состояние датчиков лифтовой станции по которым анализирует работу лифта в соответствии с заложенными алгоритмами. При аварийной ситуации БЛ отключает лифт, либо формирует признак неисправности. Информация о состоянии датчиков, ситуациях неисправностей и отключений передается в режиме реального времени на центральный пульт (ЦП) диспетчера. Обеспечивает громкоговорящую связь с диспетчером и ремонтную связь.

ДОСТОИНСТВА ИЗДЕЛИЯ

  • Диагностирует 24 контрольных значения состояния лифта, в том числе и с устройств безопасности (УБ), что позволяет максимально точно и своевременно определить причину возникшей неисправности.
  • Встроенное устройство безопасности и устройство контроля скорости.
  • Лифтовой блок выполняет свои функции, как при пропадании напряжения в общей системе электропитания, так и при обрыве линии связи, а также в обоих случаях сразу. Обеспечивает автономную работу до 6 часов, за счет встроенного аккумулятора.
  • Блок лифтовой совместим со многими системами диспетчерской связи, а также с изделиями комплекса КДК-М прошлых лет, с момента его создания. Открытый протокол обмена лифтового блока позволяет другим производителям встраивать данное изделие в диспетчерские системы собственного производства.
  • Блок выполнен на современной элементной базе с использованием компонентов поверхностного монтажа. Гальваническая развязка от станции лифта в сочетании с защитой входных цепей от кратковременных скачков напряжения обеспечивает высокую надежность и срок службы изделия.
  • Доступная для понимания система индикации состояний неисправностей и отключений, а также их расшифровка на корпусе блока.
  • «Блок лифтовой» обеспечивает громкоговорящую связь: машинное помещение (МП) - диспетчер; Кабина лифта – диспетчер. А также имеет встроенную ремонтную связь: МП -Крыша кабины лифта; МП - Приямок лифтовой шахты.
  • Имеет защиту от перенапряжения сетевого питания.
  • Уникальный прочный корпус из металла, обеспечивает физическую прочность изделия и выполняет функции экранирования и защиты от электромагнитных помех.
  • Возможность подключени дополнительного оборудования: речевого информатора и устройства телеуправления

ОСНОВНЫЕ ФУНКЦИИ

  • Обеспечение контроля за работой лифтов, эксплуатирующихся в жилых и производственных зданиях (в соответствие с требованиями ПУБЭЛ);
  • Отключение лифта по команде с диспетчерского пульта;
  • Аварийное освещение кабины лифта (п.6.6.14.2 ПУБЭЛ) за счет встроенного в блок аккумулятора (БИП);
  • Передача информации о состоянии датчиков лифта и дополнительных датчиков на центральный пульт (ЦП);
  • Контроль лифта в различных режимах его работы и отключение лифта, при возникновении аварийных ситуаций;
  • Защита электродвигателя главного привода и привода дверей кабины от длительной работы и нарушения питающих фаз;
  • Сигнализация диспетчеру о проникновении посторонних лиц в машинное помещение и шахту лифта;
  • Обеспечение громкоговорящей связью и ремонтной связью;
  • Исключение подтягивания противовеса при неподвижной кабине лифта;
  • Передача информации о включении бесперебойного источника питания (БИП), при пропадании питающей сети лифтового блока;
  • Воспроизведение в кабине лифта заранее записанного речевого сообщения;
  • Дистанционное управления двумя объектами телеуправления с центрального пульта;
  • Авторизация обслуживающего персонала;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Режим работыКруглосуточный, непрерывный
Питание от сети переменного тока.
Напряжение, В
Частота, Гц
220 + 22
50 + 1
Количество лифтов к которому подключается устройство, шт1
Аварийное питание от бесперебойного источника питания (БИП) напряжение, В12
Продолжительность работы от (БИП) не менее, мин60
Мощность, потребляемая от сети не более, Вт5
Габаритные размеры не более, мм215х260х95
Масса не более, кг3
Кол-во "ТОЧЕК" подключения к лифтовой станции, шт20
Диапазон входных сигналов24÷220В переменного тока
18÷220В постоянного тока
Дальность связи не менее, км
Для кабеля типа ТПП (R=100 Ом/км, С=47 нФ/км )
5

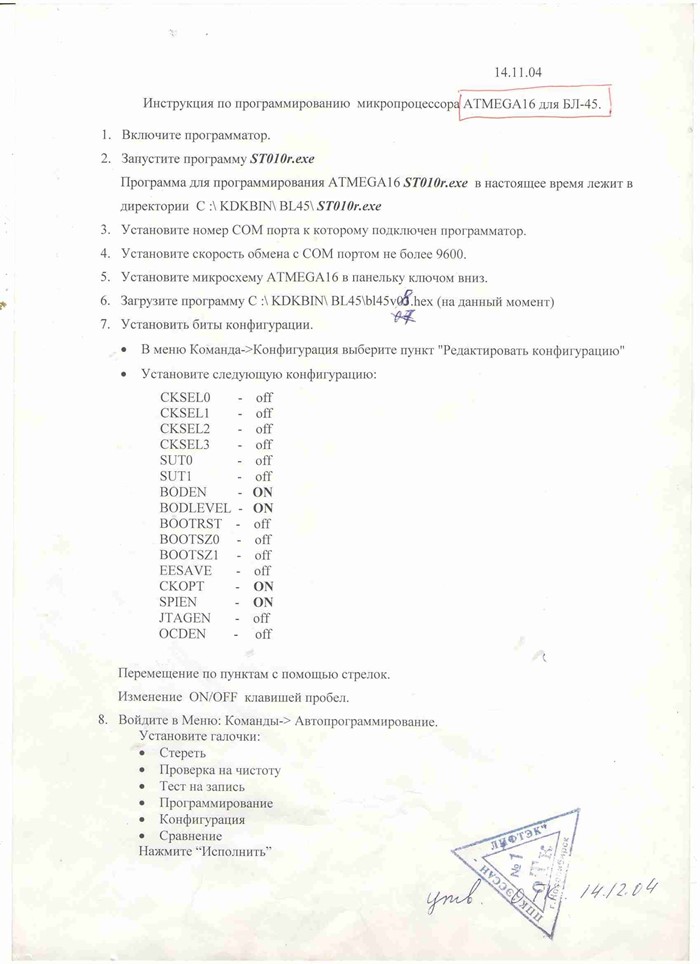

Инструкция по программированию БЛ 45
