Решение нетипичных проблем станции СОЮЗ
Ошибка 48-XX

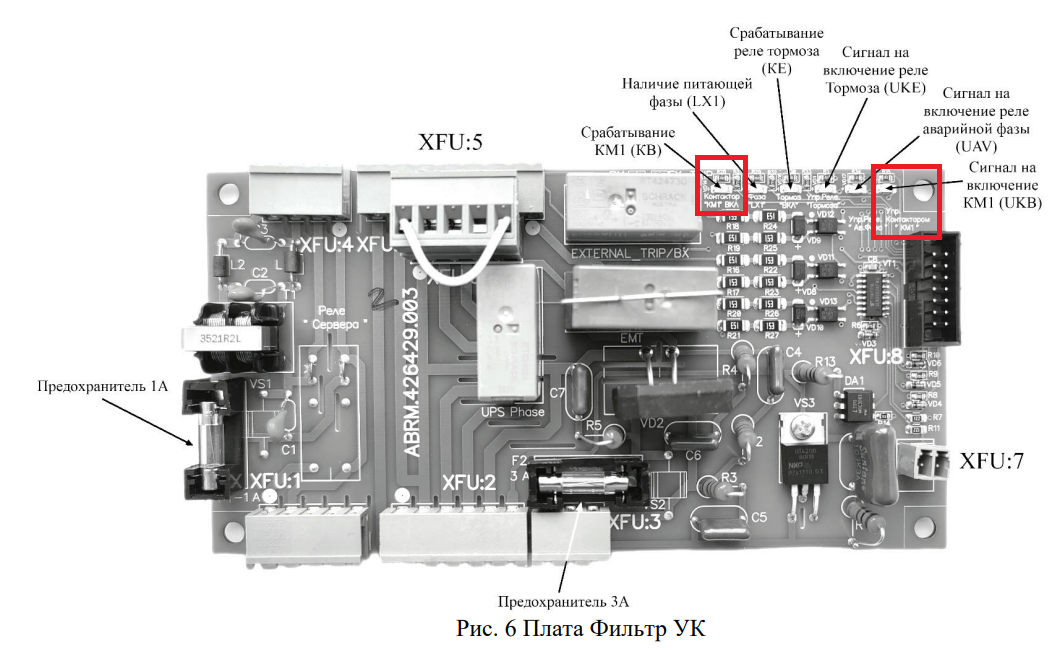

Может возникать в результате неисправности платы ФильтрУК, приводящей к задержке между сигналом от платы КЛА на включение пускателя главного привода КМ1 и сигналом срабатывания пускателя КМ1 (см. Рис.6, светодиоды индикации сработки указанных сигналов обведены красным).
Диагностика:
Для выявления неисправности можно реализовать подключение с управлением пускателем напрямую от станции (если провод 138 идёт через реле частотного преобразователя, то для диагностики можно провода 138 и МС соединить в одной клемме ПЧ ) - в настройках станции выбрать >4.14 УпрКМ1=Станция (диагностировать возможно на станциях с прошивкой начиная с 7.87).
При работе в режиме Норма или МП1 при правильной работе сигналы на включение пускателя главного привода КМ1 и срабатывания пускателя КМ1 включаются и отключаются одновременно. Если в ходе работы лифта обнаруживается задержка между отключением данных сигналов, то плату ФильтрУК необходимо отправить в ремонт к нам с пометкой неисправность 48.
Ошибка 13-ХХ (Открывание не тех дверей на проходной кабине)
Ошибка счёта этажей - возможна на прошивках до 8.02.
На проходных кабинах может приводить к приоткрыванию неправильных дверей (в шахту лифта), а также к уходу лифта на переспуск/переподъём (лифт с проходной не может определиться; лифт с проходной кабиной переезжает ДКЭ и кабина садится на буфер).
Рекомендации:
Если в зоне крайнего этажа два шунта ТО, то необходимо уменьшить зону крайнего этажа, чтобы в зоне крайнего этажа остался один шунт ТО и, соответственно, скорректировать настройки в станции (пункт меню Настройка >5.15 1(2)ДКЭВН<).
Обновить прошивку станции на 8.03 или новее.
Потеря текущего этажа
Возникает в результате последовательности нажатий кнопок поста приказов: Отмена/Откр.Дв.(Кнопка подключена к разъёму Х40) и Х37(Закр.Дв.).
Рекомендации:
В качестве кнопки открытия дверей использовать кнопку, подключенную к разъёму Х35 платы поста приказов (если была подключена к Х40, то перекинуть на Х35)!
Попадание кабины на ловители в служебных режимах
Возможно на прошивке 8.02 и старой схеме подключения ограничителя скорости.
Рекомендации:
Обновить прошивку станции до 8.03 (или новее) и подключить согласно схеме по ссылке ниже (реле использовать на 24В).
Схема находится в комплекте Э3 на Листе 5Г по ссылке
https://www.essan.ru/download/MDdjZDY2YTBiZDViNDE4OTgwYWNmYTlmODAyYjM2MTY=
